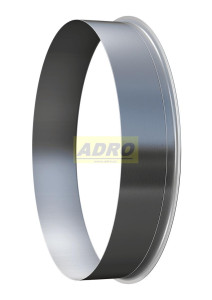

Opravné pouzdro d=12 mm; CR99049AD

CR99049 AD
ROZMĚRY
ROZSAH PRŮMĚRU HŘÍDELE
d1
min.11.913 mm Rozsah průměru hřídele
d1
max.12.014 mm Rozsah průměru hřídele
JMENOVITÉ ROZMĚRY
d1
12 mm Jmenovitý průměr díry
D
15.494 mm Jmenovitý vnější průměr
Tolerance vnějšího průměru D
±1.6 mm Tolerance vnějšího průměru D
b
8.407 mm Jmenovitá šířka
Tolerance šířky b
±0.8 mm Tolerance šířky b
b1
5.994 mm Jmenovitá šířka hladkého pouzdra (po drážku příruby)
Tolerance šířky b1
±0.8 mm Tolerance šířky b1
B
max.47.625 mm Montážní vzdálenost
r
max.3.18 mm Poloměr pouzdra (sražení hrany) mezi dírou a čelem

Adro

Speedi-Sleeve
