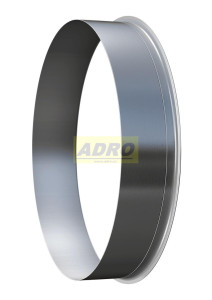

Opravné pouzdro d=19.05 mm; CR99076AD

CR99076 AD
ROZMĚRY
ROZSAH PRŮMĚRU HŘÍDELE
d1
min.18.999 mm Rozsah průměru hřídele
d1
max.19.101 mm Rozsah průměru hřídele
JMENOVITÉ ROZMĚRY
d1
19.05 mm Jmenovitý průměr díry
D
24.003 mm Jmenovitý vnější průměr
Tolerance vnějšího průměru D
±1.6 mm Tolerance vnějšího průměru D
b
11.125 mm Jmenovitá šířka
Tolerance šířky b
±0.8 mm Tolerance šířky b
b1
7.95 mm Jmenovitá šířka hladkého pouzdra (po drážku příruby)
Tolerance šířky b1
±0.8 mm Tolerance šířky b1
B
max.50.8 mm Montážní vzdálenost
r
max.3.18 mm Poloměr pouzdra (sražení hrany) mezi dírou a čelem

Adro

Speedi-Sleeve
